◆系統說明

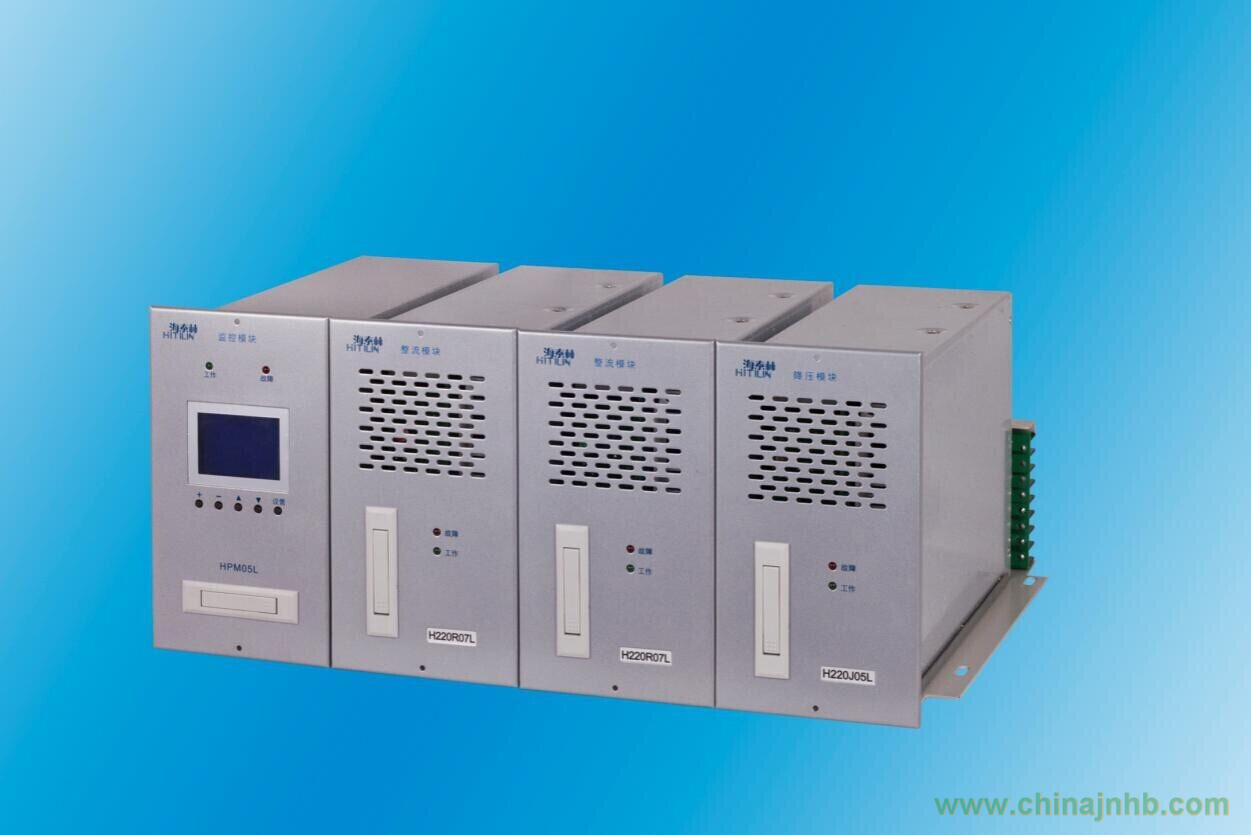

HPS110/220L電力小系統主要面對35KV變電站以下用戶，配合HPM05L監控模塊使用，充電模塊可選用以下三種：H220R05L，H220R07L或H110R10L。系統組屏靈活，美觀大方，方便合作廠家設計小型直流系統。
◆產品特點：
1、 適合構成100AH以下的直流系統；
2、 系統集成度高，組屏成本低；
3、 充電模塊、降壓模塊、監控單元采用帶電熱插拔結構，在一個托架內，結構緊湊；
4、 監控模塊采用LCD漢字菜單顯示，可實現系統參數設置、參數顯示、系統故障指示和系統校準；
5、 監控模塊內完成合母電壓、控母電壓、控母電流、電池電流檢測，無需外接線和外接傳感器；
6、 監控模塊具有對電池自動管理功能；
7、 小系統可擴展三相交流電壓檢測，19節電池電壓檢測功能，14路絕緣檢測；
8、 提供通訊接口RS232，標準MODBUS通訊規約，可與自動化系統連接。
|
類別
|
名稱
|
指標
|
|
220V系列
|
110V系列
|
|
輸入?yún)?shù)
|
輸入方式
|
1路三相三線制
|
|
輸入電壓
|
380VAC±15%
|
|
頻率
|
45～55Hz
|
|
直流輸入
|
一組蓄電池，0～320V，0～100Ah
|
|
輸出參數
|
直流饋出回路
|
1組合母，1組控母直流總輸出連接端子
|
|
浮充電壓
|
196VDC～均充電壓
|
98VDC～均充電壓
|
|
均充電壓
|
浮充電壓～260VDC
|
浮充電壓～143VDC
|
|
紋波系數
|
≤0.1%
|
|
穩壓精度
|
≤±0.5%
|
|
穩流精度
|
≤±0.5%(20%～100%額定電流變化)
|
|
充電模塊間電流不均衡度
|
≤±5%(50%～100%負載)
|
|
保護參數
|
輸出過壓保護點
|
280V±2
|
162V±2
|
|
過溫保護點
|
85℃±2
|
|
充電模塊欠壓告警
|
198V
|
99V
|
|
環境溫度
|
工作環境溫度
|
-5℃～+40℃
|
|
存儲環境溫度
|
-25℃～+55℃
|
|
音響
|
噪音
|
≤55dB(距機柜正前方1m處)
|
|
機械參數
|
外形尺寸：高×寬×深
|
222×525 ×350(mm)
|
|
重量
|
≤28Kg
|
