一、鍛鋼高壓球閥適用標準
1、設計和制造標準根據：BS5351 MSS SP-118;
2、連接端根據：
1）承插焊根據：ANSI B16.11;JB/T1751
2）螺紋端根據：ANSI B16.11;JB/T1751
3）對焊端根據：ANSI B16.25;JB/T12224
4）法蘭端根據：ANSI B16.5;JB79
3、檢驗與試驗根據：API 598;GB/T13927;JB/T9092
4、結構特征：三片式螺栓連接
5、材料標準根據：ANSI/ASTM
6、閥體主要材料：A105;LF2;F304(L);F316(L);F51
二、鍛鋼高壓球閥應用和特點
鍛鋼高壓球閥主要用于石油，天然氣的長距離管線輸送和城市煤氣管道系統．由于長輸管線用閥的獨有特征，因而在設計時充分考慮了其承受管道應力的能力，以及安全性，耐候性，長期使用的可靠性等；密封，結構設計屬特技公司獨有．操作方式有手動－蝸桿蝸輪驅動，氣動，電動，氣\液聯動，電\液聯動，以及各類特殊控制形式。
三、鍛鋼高壓球閥功能特征
1、雙截斷和排放 2、安全解壓 3、可靠密封 4、防火設計 5、清掃管道 6、緊急密封 7、特殊閥門 8、閥蓋組合密封 9、排污 10、接長閥桿 11、防靜電設計 12、承受管道應力安全
有些鍛鋼高壓球閥閥體上標有箭頭，如果沒有附帶英文FIOW字跡，則為密封座作用方向，不作為介質流向參考，不銹鋼氣動閥門自泄方向相反。通常情況下，雙座密封的球閥具有雙向流向。
四、鍛鋼高壓球閥主要零件材質表
|
序號
|
零件名稱 |
材質 |
|
1
|
閥體 Body
|
A105
|
A304
|
|
2
|
密封圈 Sealing Ring
|
APTFE & PEEK
|
|
3
|
球體 Ball
|
F6
|
F304
|
|
4
|
閥桿 Stem
|
410
|
304
|
|
5
|
O型圈 O-ring
|
VITON
|
|
6
|
墊片 Gasket
|
PTFE
|
|
7
|
螺栓 Bolt
|
B7
|
B8
|
|
8
|
螺母 Nut
|
2H
|
8
|
|
9
|
薄型螺母 Flat nut
|
8
|
五、鍛鋼高壓球閥 主要外型及連接尺寸表Class800、1500
 |

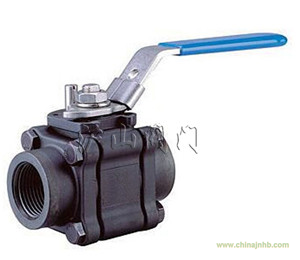

| 鍛鋼高壓球閥 結構圖 |
|
|
NPT
|
1/4 |
3/8 |
1/2 |
3/4 |
1 |
11/4 |
1/2 |
2 |
|
L
|
92
|
92
|
92
|
111
|
127
|
140
|
152
|
152
|
|
d
|
6
|
9
|
13
|
19
|
25
|
32
|
38
|
49
|
|
H
|
70
|
70
|
70
|
80
|
80
|
105
|
105
|
115
|
|
W
|
125
|
125
|
125
|
215
|
215
|
250
|
250
|
290
|
|
重量 (Kg)
|
2.5
|
2.4
|
2.3
|
3.4
|
6.4
|
6.4
|
11
|
13
|
|
|
