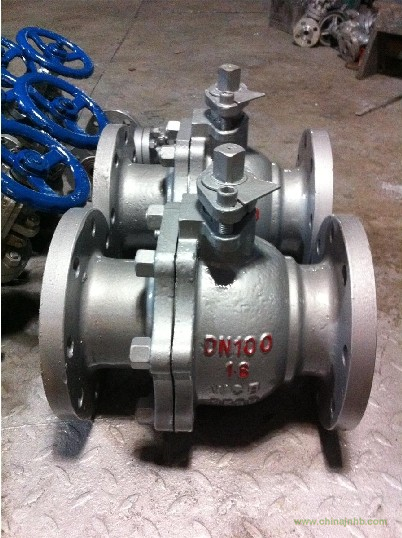

一、Q41F美標縮徑浮動球閥產品概述
Q41F美標縮徑浮動球閥屬于浮動球閥，它的球體是浮動的，在介質壓力作用下，球體能產生一定的位移并緊壓在出口端的密封面上，保證出口端密封。美標縮徑浮動球閥結構簡單，密封性 好，球體承受工作介質的載荷全部傳給出口密封圈，客戶選擇時要考慮密封圈材料能否經受得住球體介質的工作載荷，它的這種結構廣泛適用于中低壓球閥。
Q41F美標縮徑浮動球閥密封形式多樣，根據不同工況可選用軟密封、硬密封、防火閥座等結構，該閥6〞以下為浮球形式，8〞以上為固定球形式，美標縮徑浮動球閥閥座處可設置輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封，并可根據需要加長閥桿以適宜埋地鋪設得場所。
二、Q41F美標縮徑浮動球閥主要零部件材料表
|
序號
|
零件名稱
|
材料名稱
|
|
Q41F/H-C
|
Q41F/H-P
|
Q41F/H-PL
|
Q41F/H-R
|
Q41F/H-RL
|
|
1
|
閥體左體
|
A216-WCB
|
A315-CF8
|
A35-CF3
|
A351-CF8M
|
A351-CF3M
|
|
2
|
球體
|
B2-B8
|
A105-1025
|
A182-F304L
|
A182-F304L
|
A132-F316
|
A182-F316L
|
|
B8以上
|
A216-WCB
|
A351-CF8M
|
A351-CF3
|
A351-CF8M
|
A351-CF3M
|
|
3
|
閥桿
|
A182-F6a
|
A182-F304
|
A182-F304L
|
A182-F316
|
A182-F316L
|
|
4
|
閥座
|
PTFE/增強PTFE/NYLIN/柔性石墨
|
|
5
|
閥座支承圈
|
A105-1025
|
A182-F304
|
A182-F304L
|
A182-F316
|
A182-F316L
|
|
6
|
彈簧
|
-
|
3yc-7/17-49H
|
|
7
|
O形圈
|
NBR/柔性石墨
|
氟橡膠/柔性石墨
|
|
8
|
螺柱
|
A193-B7
|
A193-B8
|
|
9
|
螺母
|
A194-2H
|
A194-8
|
三、Q41F美標縮徑浮動球閥主要性能規范表
|
試驗壓力(Mpa)
|
壓力級(Class)
|
|
150Lb
|
300Lb
|
400Lb
|
600Lb
|
900Lb
|
1500Lb
|
|
強度試驗
|
3.1
|
7.8
|
10.2
|
15.3
|
23.1
|
38.4
|
|
密封試驗
|
2.2
|
5.6
|
7.5
|
11.2
|
16.8
|
28.1
|
|
氣密試驗
|
0.5-0.7
|
|
適用介質
|
C：水、油、蒸氣；P：硝酸類；R：醋酸類
|
四、Q41F美標縮徑浮動球閥主要外形尺寸表
|
公稱壓力
PN(MPa)
|
公稱通徑
NPS(in)
|
尺寸(mm)
|
|
L
|
W
|
H
|
DN
|
D2
|
D1
|
D
|
b
|
f
|
|
1.6-2.0
Class150
|
3/4×1/2〞
|
117
|
180
|
84
|
20
|
43
|
70
|
98.5
|
10.5
|
1.6
|
|
1×3/4〞
|
127
|
180
|
87
|
25
|
51
|
79.2
|
108
|
11.2
|
1.6
|
|
11/2×11/4〞
|
165
|
220
|
102
|
38
|
73
|
98.6
|
127
|
14.2
|
1.6
|
|
2×11/2〞
|
178
|
242
|
137
|
50
|
92
|
120.7
|
152
|
15.9
|
1.6
|
|
3×21/2〞
|
203
|
242
|
167
|
64
|
127
|
152.4
|
190.5
|
19.1
|
1.6
|
|
4×3〞
|
229
|
350
|
205
|
76
|
157
|
190.5
|
229
|
23.9
|
1.6
|
|
6×4〞
|
267
|
460
|
220
|
102
|
216
|
241.3
|
279
|
25.4
|
1.6
|
|
8×6〞
|
292
|
550
|
313
|
152
|
270
|
298.5
|
342.5
|
28.5
|
1.6
|
|
2.5-5.0
Class300
|
3/4×1/2〞
|
152
|
180
|
84
|
20
|
43
|
83
|
117
|
15.9
|
1.6
|
|
1×3/4〞
|
165
|
180
|
87
|
25
|
51
|
89
|
124
|
17.5
|
1.6
|
|
11/2×11/4〞
|
191
|
220
|
102
|
38
|
73
|
114
|
155
|
20.7
|
1.6
|
|
2×11/2〞
|
216
|
242
|
137
|
50
|
92
|
127
|
165
|
22.3
|
1.6
|
|
3×21/2〞
|
283
|
242
|
167
|
64
|
127
|
168
|
201
|
28.6
|
1.6
|
|
4×3〞
|
305
|
350
|
205
|
76
|
157
|
200
|
254
|
31.8
|
1.6
|
|
6×4〞
|
403
|
460
|
220
|
102
|
216
|
270
|
317.5
|
36.6
|
1.6
|
|
8×6〞
|
419
|
550
|
313
|
152
|
270
|
330
|
381
|
41.2
|
1.6
|
