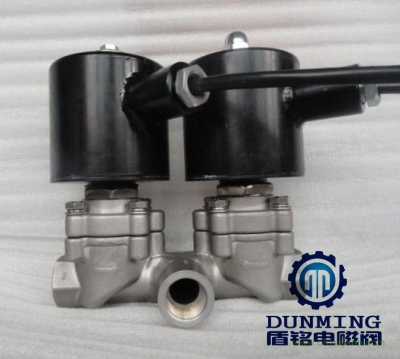

二位三通防爆電磁閥技術參數說明

產品規格：DN1~DN300

閥體材質：不銹鋼

動作方式：直動型、先導型

適用介質：水、氣、油、蒸汽、燃氣、腐蝕流體等

介質粘度：小于50 C St （大于時需定制）

壓力范圍：0—0.6Mpa、1.6Mpa、2.5Mpa、4Mpa、5Mpa、8Mpa、10Mpa、15Mpa、20Mpa

溫度范圍：-200~+350℃

防護性能：防水、防爆（Exd II CT5）、防腐

電源電壓：DC24~127V； AC36~380V

接線方式：接線座式、引線式、插頭式

控制方式：常開、常閉

連接方式：內螺紋、法蘭（外螺紋和特殊接口可定做或加轉接頭）

二位三通防爆電磁閥性能特點：

獨特設計、零壓啟動、密封性好、一進一出、一進二出、或兩進一出，出口向第三出口泄壓。

二位三通防爆電磁閥應用范圍：

石油、天然氣、軍工、核工業、石化、電力、能源、輕工、科研、工業自動化控制等。

二位三通防爆電磁閥工作原理：

一進一出(TM2/3)：常閉式：當線圈通電時，2通向1,1與3關閉。當線圈斷電時，2與1關閉，1通向3.

       (TM2/3K)：常開式：當線圈通電時，3與1關閉，1通向2.當線圈斷電時，3通向1,1與2關閉。

一進二出(TM2/31)：當線圈通電時，1通向2,1與3關閉。當線圈斷電時，1與2關閉，1通向3.

二進一出(TM2/32)：當線圈通電時，2通向1,3與1關閉。當線圈斷電時，2與1關閉，3通向1.

注：二進一出的工作原理的電磁閥兩進口端壓力不相等時，需加止回閥。

信號反饋：（加此功能，閥接觸的溫度不超過200℃）

當閥打開時，信號公共線和開信號線接通

當閥關閉時，信號公共線和關信號線接通
