型號
|
D673H-16C
|
|
材質
|
鑄鋼
|
連接形式
|
對夾
|
|
公稱通徑
|
DN350（mm）
|
密封形式
|
硬密封型
|
|
壓力環境
|
常壓
|
工作溫度
|
高溫
|
|
流動方向
|
雙向
|
形態
|
蝶式
|
|
零部件及配件
|
執行器
|
適用介質
|
水、空氣、天然氣、油品及弱腐蝕性流體
|
|
用途
|
流量控制
|
|
|

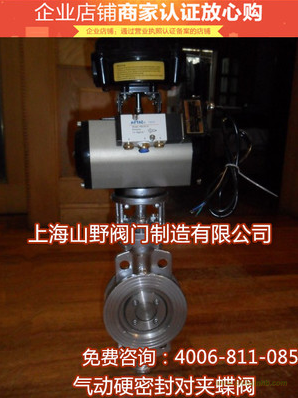

D673H-16c氣動對夾式三偏心硬密封鑄鋼蝶閥-不銹鋼蝶閥
概述
閥體采用一個“U”型不銹鋼密封圈，該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統偏心蝶閥在啟閉0°～10°瞬間密封面仍處于滑動接觸摩擦的弊病,實現蝶板在開啟瞬間密封面即分離,關閉接觸即密封的效果,達到延長使用壽命、密封性能最佳的目的。因此被廣泛地應用到介質溫度≤550℃的冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上，是調節流量和截斷流體的最佳裝置。
D673H-16c氣動對夾式三偏心硬密封鑄鋼蝶閥-不銹鋼蝶閥特點
1、該蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便；
2、本蝶閥采用不銹鋼“U”型密封圈，具有一定的彈性無論在高溫、低溫的情況下，它與蝶板均具有優良的密封性；
3、本蝶閥的三維偏心距，經過嚴格的計算，“U”型密封圈與蝶板幾乎無磨擦，使用壽命長，并具有越關越緊的功能；
4、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長；
5、本蝶閥結構獨特，“開關”僅需轉動閥桿90°即可完成。操作靈活、方便、省力、不受介質壓力的高低影響，密封性能可靠；
6、耐高溫、耐低溫、耐腐蝕性。
D673H-16c氣動對夾式三偏心硬密封鑄鋼蝶閥-不銹鋼蝶閥主要技術參數
|
公稱通經DN（mm)
|
50～2000
|
|
公稱壓力PN（MPa)
|
0.6
|
1.0
|
1.6
|
2.5
|
|
密封試驗(MPa)
|
0.66
|
1.1
|
1.76
|
2.75
|
|
強度試驗(MPa)
|
0.9
|
1.5
|
2.4
|
3.75
|
|
適用溫度
|
碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃
|
|
適用介質
|
水、空氣、天然氣、油品及弱腐蝕性流體
|
D673H-16c氣動對夾式三偏心硬密封鑄鋼蝶閥-不銹鋼蝶閥主要零部件材料
|
零件名稱
|
材料
|
|
閥體
|
WCB、合金鋼、不銹鋼、QT450-10
|
|
蝶板
|
WCB、合金鋼、不銹鋼、QT450-10
|
|
閥軸
|
2Cr13不銹鋼、合金鋼
|
|
密封圈
|
不銹鋼圈
|
|
填料
|
柔性石墨
|
D673H-16c氣動對夾式三偏心硬密封鑄鋼蝶閥-不銹鋼蝶閥氣動執行器主要技術參數
|
氣動執行器
|
型號
|
QW系列、AT系列、AW系列
|
|
氣源壓力
|
0.4 ～ 0.8 MPa
|
|
最大回轉角度
|
90°～92°
|
|
回信器
|
AC220V AC110V DC24V
|
|
控制信號
|
電信號：0～0Ma 4 ～20Ma 氣信號：0.02 ～0.1 MPa
|
|
控制氣源
|
潔凈、干燥壓縮空氣
|
|
工作溫度
|
-20℃ ～ +90℃
|
氣動執行器主要部件材料
|
零件名稱
|
缸體
|
端蓋
|
活塞
|
軸
|
O型圈
|
指示軸
|
螺栓
|
|
QW系列
AT系列
|
鋁合金型材
（硬質陽極氧化）
|
壓鑄鋁合金
（環氧樹脂噴涂）
|
壓鑄鋁
|
鋼
（鍍鎳磷合金）
|
NBR
|
ABC
|
SUS304
|
|
AW系列
|
鑄鋼
（硬質陽極氧化）
|
|
壓鑄鋁
|
鋼
（鍍鎳磷合金）
|
NBR
|
ABC
|
SUS304
|
