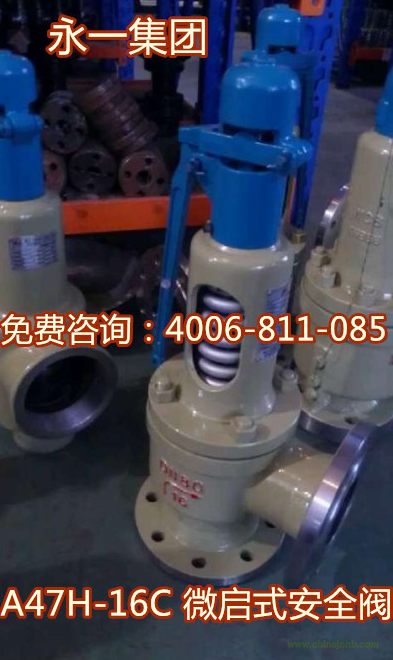

A47H-16C鑄鋼微啟式法蘭安全閥

  • 價格：88元/臺
  • 供貨總量：500
  • 最小起訂：1
  • 發貨期限：2
  • 所在地區：上海市松江區
  • 聯 系 人：葉福海先生

13764826793

打電話時請告知是在綠色節能環保網上看到的，謝謝!

  • 詳細介紹

產品名稱：
A47H型帶扳手彈簧微啟式安全閥
產品特點：
A47HW帶扳手彈簧微啟式安全閥適用于工作溫度≤350℃的蒸汽、空氣等介質的設備或管路上。作為超壓保護裝置。連接法蘭標準按JB/T-94的系列
  A47H型帶扳手彈簧微啟式安全閥的詳細資料：



結構簡述
1、彈簧微啟式安全閥具有結構簡單、密封性能好、開啟壓力準確、排放能力大、回座壓差小、調整方便等特點。
2、噴嘴型閥座：閥座為位伐爾噴嘴型閥座，蒸汽流經閥座出口處時達到音速，排放系數大，閥座密封面堆焊鈷鉻鎢硬質合金，耐磨抗沖蝕，壽命長。
3、熱彈性閥瓣：閥瓣設計為熱彈性結構，利用其在介質壓力下微小的變形，提高密封能力，克服安全閥在介質壓力下臨近整定壓力時的前泄現象。閥瓣密封面采用先進的激光淬火技術，提高了硬度、耐磨性、抗沖抗性。
4、調節螺母：通過調整調節螺母，調整彈簧壓縮量，使閥門能夠很方便、很迅速地獲得準確的整定壓力。
5、背壓調整套：調整閥瓣背壓的輔助機構，通過背壓調整套調整，可獲得合適的回座壓差。上調時，使閥門背壓降低。下調時，使閥門背壓提高。

安裝說明
1、安全閥必須垂直安裝，并直接安裝在容器或管道的接頭上。接頭內徑應不小于安全閥的進口通徑。
2、安全閥的出口必須裝設適當的膨脹節，以防止排放管的熱膨脹給安全閥帶來不應有的熱應力。排放管內徑應比閥門出口直徑大，長度盡可能短，避免拐彎。排放管及膨脹節重量不應作用在安全閥上，應固定在建筑上。排放管的中心線與閥體的中心線間距離盡可能的短。對每臺安全閥都應單獨裝設排放管。
3、消聲器的出口處要有足夠的面積，防止產生背壓影響閥門的排放能力。

主要零件材料

NO 零件名稱 材料
1 閥體 WCB
2 閥座 ZG2Cr13
3 調節圈 ZG2Cr13
4 閥瓣 2Cr13
5 導向套 2Cr13
6 閥蓋 ZG230-450
7 彈簧 50CrVA
8 閥桿 2Cr13
9 扳手 ZG200-400
10 調整螺桿 45
11 保護罩 ZG200-400
  密封面材料 "H"堆焊D507,"Y"堆焊Co基硬質合金
帶扳手彈簧微啟式安全閥(A47敞開型)
A47帶扳手彈簧微啟式安全閥(敞開型)采用敞開式閥蓋和閥帽設計，可有效地加大彈簧的散熱，提高閥門的使用溫度，帶扳手設計可定期檢驗安全閥的靈活性，適用于對環境無污染的介質。
技術規范
基本設計：GB/T 12243
測       試：GB/T 12242
產品規格
產品型號：A47
尺寸范圍：DN25～DN250
壓力等級：1.6～4.0MPa
殼體材料：碳鋼、不銹鋼、合金鋼
適用介質：液體
操作方式：自動
設計特色

閥蓋和閥帽敞開式設計，提高彈簧的散熱
整定壓力偏差小，可達±3%；
啟閉壓差≤15%；
選用優質的彈簧鋼，保證彈簧的壽命和穩定性；
平面結構的閥瓣和閥座易于維修和重新加工；
整定壓力范圍大:0.1～4.0MPa



Type (DN) do D K g g1  b f f1 Z- d DN&＃39; D1  k1  g2  g1  b1    f&＃39; f1&＃39; Z1-   d1      L     L1      H
A47H-16C 20 15 105 75 55 16 2 4-14 20 105 75 55 16 2 4-14 100 85 270
25 20 115 85 65 16 2 4-14 25 115 85 65 16 2 4-14 100 85 270
32 25 140 100 78 18 2 4-18 32 140 100 78 18 2 4-18 115 100 312
40 32 150 110 85 18 3 4-18 40 150 110 85 18 3 4-18 120 110 320
50 40 165 125 100 20 3 4-18 50 165 125 100 20 3 4-18 135 120 390
65 50 185 145 120 20 3 4-18 65 185 145 120 20 3 4-18 140 130 395
80 65 200 160 135 20 3 8-18 80 200 160 135 20 3 8-18 160 135 400
100 80 220 180 155 22 3 8-18 100 220 180 155 22 3 8-18 170 160 600
125 100 250 210 185 22 3 8-18 125 250 210 185 22 3 8-18 190 190 620
150 125 285 240 210 24 3 8-23 150 285 240 210 24 3 8-23 205 195 625
200 150 340 295 265 26 3 12-23 200 340 295 265 26 3 12-23 240 230 798
250 200 405 355 320 30 3 12-26 250 405 355 320 30 3 12-26 350 320 981
300 250 460 410 375 30 4 12-26 300 460 410 375 30 4 12-26 350 320 1,005
A47H-25 20 15 105 75 55 16 2 4-14 20 105 75 55 16 2 4-14 100 85 270
25 20 115 85 65 16 2 4-14 25 115 85 65 16 2 4-14 100 85 270
32 25 140 100 78 18 2 4-18 32 140 100 78 18 2 4-18 115 100 312
40 32 150 110 85 18 3 4-18 40 150 110 85 18 3 4-18 120 110 320
50 40 165 125 100 20 3 4-18 50 165 125 100 20 3 4-18 135 120 390
65 50 185 145 120 22 3 8-18 65 185 145 120 20 3 4-18 140 130 395
80 65 200 160 135 24 3 8-18 80 200 160 135 20 3 8-18 160 135 400
100 80 230 190 160 24 3 8-23 100 220 180 155 20 3 8-18 170 160 600
125 100 270 220 188 28 3 8-26 125 250 210 185 22 3 8-18 190 190 620
150 125 300 250 218 30 3 8-26 150 285 240 210 24 3 8-23 205 195 625
200 150 360 310 278 34 3 12-26 200 340 295 265 26 3 12-23 240 230 798
250 200 425 370 332 36 3 12-30 250 405 355 320 30 3 12-26 350 320 981
300 250 485 430 390 40 4 16-30 300 460 410 375 30 4 12-26 350 320 1,005
