產品介紹
D41W-1C、D341W-1C、D941W-1C型手/電動通風蝶閥
手/電動通風蝶閥用途
本風道調節蝶閥廣泛適用于電站、冶金、礦山、水泥搶救無效行業的采暖通風和環境保護等系列的氣體管道中，作調節介質流量之用。
特點
1、 根據工況特點，可選用耐磨材質，閥門耐磨性好。
2、 調節性能優良，在0～90°任意位置可以自鎖。
3、 全部采用鋼板焊接結構，重量輕，易安裝。
4、 備有多種驅動裝置供選擇。
主要技術參數
公稱壓力 0．1MPa 0．25Mpa
殼體試驗壓力 0．15MPa 0．375Mpa
允許介質流速 ≤25m/s
適用溫度 ≤300℃ ≤420℃ ≤550℃
泄漏率 ≤1％
適用介質 空氣、含塵煙氣

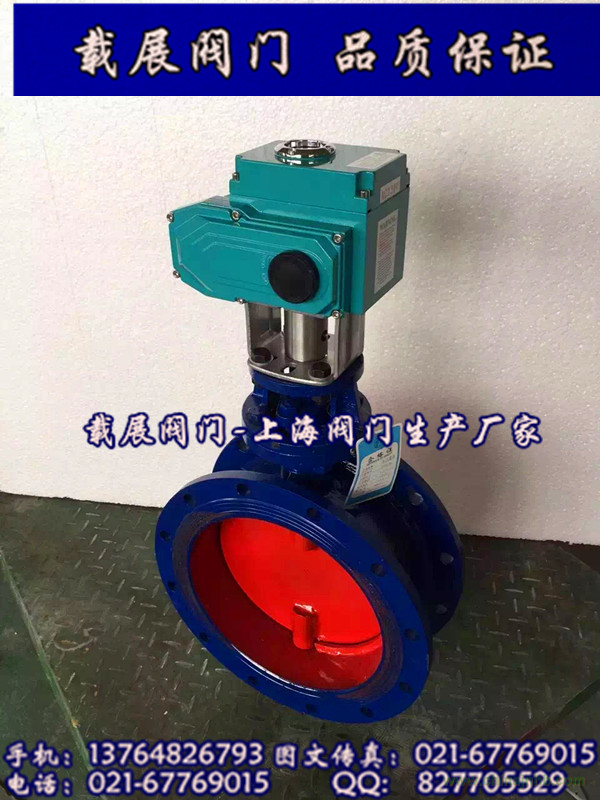

2) 外觀圖
D941W電動通風蝶閥簡介
電動通風蝶閥采用與閥體相同材料加工成密封圈，采用電傳動。其適用溫度隨閥體選材而定，公稱壓力≤0.6MPa,一般適用于工業、冶金、環保等管道作通風調節介質流量之用。其主要特點為：
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。
D941W電動通風蝶閥主要技術參數
|
公稱通徑
|
DN(mm)
|
50～2000
|
|
公稱壓力
|
PN(MPa)
|
0.05
|
0.25
|
0.6
|
|
試驗壓力
|
強度試驗
|
0.075
|
0.375
|
0.9
|
|
密封試驗
|
≤1.5%泄漏量
|
|
適用介質
|
煤氣、含塵氣體、煙道氣等。
|
|
適用溫度
|
0-300
|
D941W電動通風蝶閥主要零件的材質
|
零件名稱
|
材料
|
|
閥體
|
鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
|
|
蝶板
|
鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
|
|
密封圈
|
與閥體相同
|
|
閥桿
|
碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼
|
|
填料
|
氟塑料、柔性石墨
|
【產品出廠前均已經過各項嚴格品質管制作業及性能試驗,自即日起在正常使用狀況下保固一年。但非人力所能抗拒之災害,外力破壞,及未經本公司同意而私自拆卸者不在保固范圍之列。】
【訂貨須知】：
客戶對產品如果有特殊要求,必須在訂貨合同中提供以下說明：
結構長度
連接形式
公稱直徑,全通徑,縮徑,管道尺寸
使用介質和溫度,壓力范圍
實驗,檢驗標準及其他要求
本廠可根據客戶特殊要求配置各類驅動裝置。
如由客戶提供確定的閥門類型和型號時,客戶應正確說明其型號的含義和要求,在供需雙方理解一致的
條件下簽訂合同。
注：如需具體的布局尺度和內件資料等,請供給具體的技術參數致電上海載展閥門
