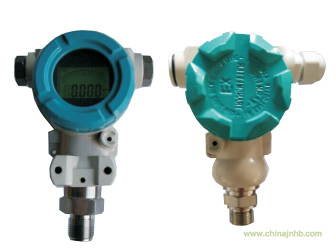

DW806/7工業型壓力變送器

一、簡介

杜威DW806/7工業型壓力變送器采用特有的抗干擾技術、電路線性和溫度補償技術，使其抗干擾超強、線性更好、溫漂系數更低或超低，其溫漂系數遠低于國內同類通用型產品，適用于氣體、液體、蒸汽壓力的測量和各類腐蝕性介質。廣泛用于石油、化工、冶金、電力、輕工、機械等領域。 可在現場調節零點、滿量程。可配置線性100%指針表或31/2液晶顯示表頭。

二、技術指標

量        程：0~60MPa(具體產品的量程詳見產品銘牌)

測壓形式：表壓、絕壓

補償溫度：-10~70℃

工作溫度：- 20~75℃(特殊高溫型可達300℃)

綜合精度：0.25，0.5

輸出選擇：4~20mA  (具體產品的輸出詳見銘牌)

電源電壓：24VDC

備注：當量程小于10KPa時，測量介質必須是無腐蝕的氣體

三、接口類型

    壓力接口為標準的M20×1.5外螺紋，內孔為Ф3mm（如有特殊要求可按用戶要求加工）。

四、按鍵操作:

通信板上按鍵操作:

如果不帶顯示板，則可以通過通信板上按鍵S、Z，在線對零點和滿量程點進行微調，

操作方法：同時按下S、Z鍵保持5秒再松開，進入激活狀態，然后再按下Z鍵1秒，調節零

點；調節滿量程時，方法一樣。

顯示板上按鍵操作:

A、長按Z鍵5秒清零，同時按下S和Z鍵大于5秒激活，進入設定狀態，這是會看到進度條

   和設定項參數在不停閃爍。

B、在設定狀態下，長按S鍵大于2秒，再放開按鍵，進入下一個設定項。

C、選擇好設定項后，短按Z鍵，選擇設定項參數，如單位KPa、MPa。

D、設定參數選擇好以后，先按住S，再短按Z鍵，保存設定參數，設定有效,不帶參數的

   操作，如零點調節，量程遷移，執行這個操作同樣生效，參數設定后，只有進度條

   在不停閃爍。

E、同時按下S和Z鍵大于5秒，會退出設定狀態，進入測量狀態.

五、接線如右圖所示:

六、安裝使用注意事項：

    1、安裝前請檢查標牌上所標型號、量程及工作電源與現場是否一致；電源應采用穩定的穩壓源。

    2、本產品可以利用M20×1.5(或M27×2)接口安裝在管道(或容器壁)上無需安裝支架.為避免測量介質中有固體沉淀或其他粘稠物淤積變送器的進壓孔,影響測量精度,建議安裝時應將進壓孔垂直向下(或向下傾斜一定的角度).

    3、在測量高溫介質時,請使用引壓管或其他冷卻裝置,把溫度降至變送器使用溫度范圍內。

    4、露天安裝時，應盡量把變送器置于通風干燥處，避免強光直射和雨淋，否則會使變送器性能變差或出現故障。

    5、當介質為腐蝕性氣體（或液體）時，應在購買合同上予以注明介質名稱、濃度、溫度等；特殊要求，我公司可按特殊工藝加工生產，以滿足用戶的不同需求。

    6、變送器的量程≤5KPa時，安裝位置會對零點輸出產生影響，需在變送器安裝結束后，對零點輸出進行調節。

    7、嚴禁將尖硬的東西伸入壓力輸入孔,齊平膜型變送器的膜片不能用手等任何東西碰撞，否則會造成永久性損壞。

    8、使用膜片裸露結構（即齊平膜）型壓力變送器時，應定期清洗，以免引起誤差。

    9、液位變送器的電纜不能損傷，否則造成損壞;探頭部分嚴禁摔碰，否則容易造成芯片損壞。

10、變送器屬精密儀器，建議長期使用后到相關計量部門標定;非專業人員不得隨意拆開，以免損壞。
