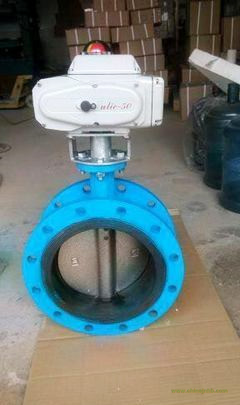

D941X-10Q D941X-10C D941X-16C D941X-16Q法蘭電動軟密封蝶閥D941X-16C概述：
本產品適用于電動軟密封蝶閥D941X-16C 軟密封電動蝶閥D941X-16C溫度≤120℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、冶金、城建、輕紡、造紙等流體管道上作調節流量和截流介質的作用。
法蘭電動軟密封蝶閥D941X-16C技術參數和性能：
|
SP系列電動執行機構技術參數
|
閥 體 參 數
|
|
電源
|
AC110、220、380V/DC24、220V
|
公稱通徑
|
DN50～1200mm
|
|
輸出力矩
|
50N?M～2000N?M
|
公稱壓力
|
PN1.0、1.6MPa
|
|
任選功能
|
開關型、無源觸點型、開度信號、智能型
|
閥軸材質
|
碳素鋼、304/316/316L不銹鋼等
|
|
動作范圍
|
0～90°±5°
|
閥體材質
|
球墨鑄鐵、碳素鋼、不銹鋼等
|
|
動作時間
|
9秒/15秒/30秒/60秒
|
閥板材質
|
球墨鑄鐵、鑄鋼、不銹鋼、1.4529等
|
|
環境溫度
|
-30°～80°
|
閥座密封
|
EPDM、NBR、耐磨橡膠等
|
|
手動操作
|
附帶手柄操作
|
結構形式
|
中線型 、無銷型
|
|
限 位
|
電氣、機械二重限位
|
溫度
|
EPDM≤80℃；NBR≤70℃
|
|
防護等級
|
IP-67(防爆外殼:ExdⅡ BT4 IP67可選)
|
適用介質
|
水、空氣、天然氣等
|
|
輸入信號
|
輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V
|
特點
|
用途廣、整體造價低、流量大、流阻小
|
法蘭電動軟密封蝶閥D941X-16C外形尺寸：
|
公稱
通徑
DN(mm)
|
尺 寸 (mm)
|
|
L
|
1.0MPa
|
1.6MPa
|
|
D
|
D2
|
Z-Φd
|
D
|
D2
|
Z-Φd
|
|
50
|
108
|
165
|
125
|
4-18
|
165
|
125
|
4-18
|
|
65
|
112
|
185
|
145
|
4-18
|
185
|
145
|
4-18
|
|
80
|
114
|
200
|
160
|
8-18
|
200
|
160
|
8-18
|
|
100
|
127
|
220
|
180
|
8-18
|
220
|
180
|
8-18
|
|
125
|
140
|
250
|
210
|
8-18
|
250
|
210
|
8-18
|
|
150
|
140
|
285
|
240
|
8-22
|
285
|
240
|
8-22
|
|
200
|
152
|
340
|
295
|
8-22
|
340
|
295
|
12-22
|
|
250
|
165
|
395
|
350
|
12-22
|
405
|
355
|
12-26
|
|
300
|
178
|
445
|
400
|
12-22
|
460
|
410
|
12-26
|
|
350
|
190
|
505
|
460
|
16-22
|
520
|
470
|
16-26
|
|
400
|
216
|
565
|
515
|
16-26
|
580
|
525
|
16-30
|
|
450
|
222
|
615
|
565
|
20-26
|
640
|
585
|
20-30
|
|
500
|
229
|
670
|
620
|
20-26
|
710
|
650
|
20-33
|
|
600
|
267
|
780
|
725
|
20-30
|
840
|
770
|
20-36
|
|
700
|
292
|
895
|
840
|
24-30
|
910
|
840
|
24-36
|
|
800
|
318
|
1015
|
950
|
24-33
|
1025
|
950
|
24-39
|
|
|
|
|
|
|
|
|
|
