1、單機布袋除塵器結構
該設備主要有以下部分組成：
(1)箱體：包括袋室、凈氣室、多孔板、濾袋、濾袋骨架、檢修門、箱體設計耐壓為5000Pa.
(2)出風系統：包括風機、風機配用電機。
(3)噴吹系統：包括主氣管、噴吹管、脈沖閥、控制儀。
(4)進氣的排灰部分有兩種形式：一種為標準帶灰斗式，另一種為敞開法蘭式。
1.1、安裝方便：工廠將設備的各零部件加工制作完成后，運往現場，使用吊車進行吊裝，設備使用螺栓連接固定，組裝方便，節省時間。2.維護方便：除塵設備頂部上揭蓋使用螺栓連接，檢修便捷，濾袋骨架更換快捷方便。3、清灰徹底：采用脈沖閥噴吹清灰，清灰能力強，采用壓縮空氣噴吹濾袋，由控制系統完成脈沖。

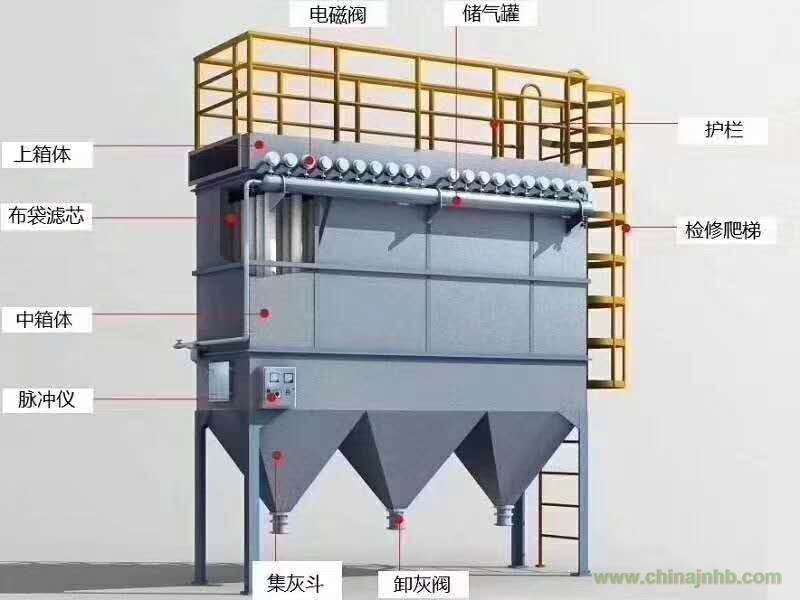

圖中這款產品為礦用干式濾塵布袋除塵器，是一款可以根據客戶具體需求進行設計脈沖清灰除塵器，設計不僅造價低廉而且標準符合國家標準要求，這款除塵器主要由底部鋼結構、灰斗、上箱體、中箱體、進出風口、濾袋、清灰裝置、電氣控制等幾部分組成。另外還可根據實際情況在灰斗外壁配置倉壁振動器、灰斗落料口配置卸灰閥或螺旋輸送機等卸灰裝置，整個除塵器質優價廉。
 這種氣箱式脈沖袋除塵器操作穩定，采用離線清灰技術進行分室反吹脈沖清灰，既避免了在線式清灰產生的粉塵二次飛揚“再吸附”現象，阻力減小能耗低，又不影響設備運行工況的正常連續運行，提高了清灰效果，延長了濾袋使用壽命。

 1、型號說明
該單機有32、48、64、80、96、112六種規格，其中每個規格分為兩種安裝形式，以滿足不同場合的使用要求。
2、選型參數及選型原則
（1)收塵器選型的主要技術參數為風量、氣體溫度、含塵濃度與濕度，根據工藝設計的風理、氣體溫度、含塵濃度的最高數值，按略小于技術性能表中的數值為原則，其中對應的收塵器型號，
即為所需要的收塵器型號。
（2）表中的耗氣量為工廠集中供氣時的情況，如單獨使用空壓機時，表中的耗氣量要放大到1.5倍。
（3）壓縮空氣耗量欄中，所提出的耗氣量為該型號設備的最大耗氣量。
