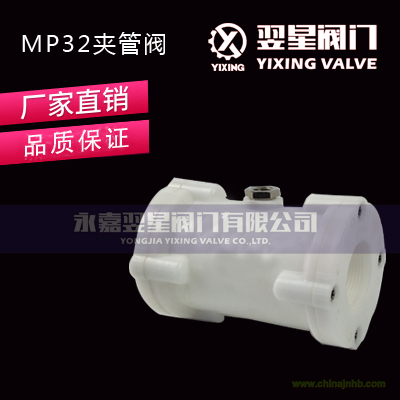

MP系列氣動夾管閥公稱通徑供貨范圍：DN10- DN50。
在通常情況下，閥門采用符合DIN ISO 228標準的內螺紋連接，也可采用NPT*連接。根據客戶的需求，MP系列氣動夾管閥也可采用客戶需要的接頭連接供貨。

MP系列的配置

在MP系列氣動夾管閥中包括核心部件內襯套、閥體和兩個套管蓋。
夾管閥閥體由主體部分和兩個壓區環組成，這兩個環分別插入到末端，并分別通過 O形密封圈和閥體主體部分之間密封。在MP系列氣動夾管閥閥體中，夾管閥內襯套居中對齊，并且由于兩個套管蓋的作用而被壓向末端，由此構成一個結構緊湊的單元。

MP系列的原料 / 材質

內襯套可采用12種不同彈性體材料（天然橡膠、食品安全天然橡膠、耐高溫天然橡膠、氯丁橡膠Neopren、三元乙丙EPDM、食品安全型三元乙丙EPDM、氟橡膠Viton、丁腈橡膠Nitril、食品安全型丁腈橡膠Nitril、有機硅 Siliko,氯磺化聚乙烯橡膠CSM、丙烯酸丁酯Butyl）制成，所以MP系列氣動夾管閥的應用領域非常廣泛，幾乎沒有任何限制。

此外，采用兩種不同的閥體和套管蓋材料進一步擴大了MP系列氣動夾管閥的應用領域。一般采用以下材料：

·         白色聚甲醛（POM）塑鋼，用于食品工業和非露天應用場所。

·         黑色聚甲醛（POM）塑鋼，含有耐寒和紫外線添加劑，因此適用于露天應用場所。

在MP系列氣動管夾閥中包括核心部件內襯套、閥體和兩個套管蓋。氣動管夾閥閥體由主體部分和兩個壓區環組成，這兩個環分別插入到末端，并分別通過 O形密封圈和閥體主體部分之間密封。在MP系列氣動管夾閥閥體中，氣動管夾閥內襯套居中對齊，并且由于兩個套管蓋的作用而被壓向末端，由此構成一個結構緊湊的單元。

通過氣動管夾閥閥體中介質壓力／工作壓力的2-3bar的壓差（根據彈性體的質量而定）作用，MP系列氣動管夾閥被關閉。當壓力供應中斷并且氣動管夾閥閥體通氣時，氣動管夾閥內襯套由于其極大的回彈力而完全打開。

在MP系列氣動管夾閥只有內襯套和兩個套管蓋位于介質流中（和工作介質相接觸）。
