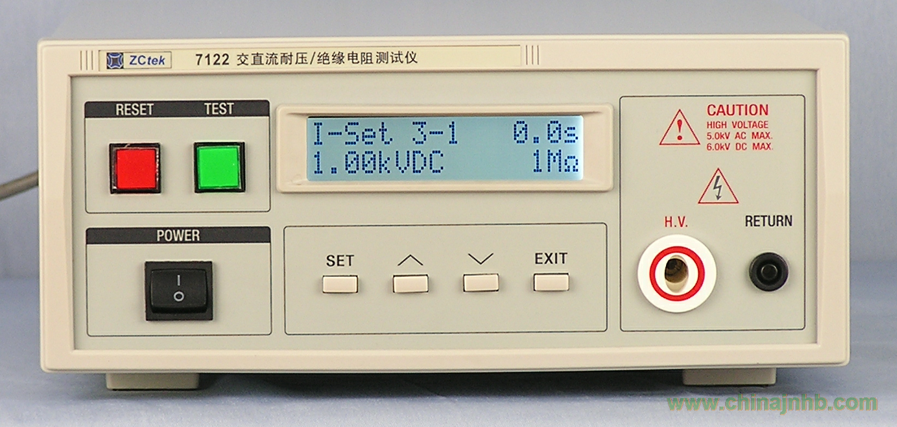

（PV）組件絕緣耐壓測試儀
一、概述
1.1光伏組件耐壓絕緣測試儀應用于各種先進的光伏組件、光伏組件接線盒、太陽能電池板、光伏發電系統的耐壓絕緣測試
1.2具有交流耐壓測試、直流耐壓測試、絕緣電阻測試功能。交直流電壓輸出10V~6kV， 絕緣電阻測試范圍100k~100GΩ
1.3具有電弧偵測、過功率偵測功能
1.4具有3組測試模式，可實現可編程測試
1.5可選配RS485接口，通過 MODBUS通訊協議可以輕松實現儀器組網
二、符合標準
2.1 IEC 61646：2008 薄膜太陽光電模塊測試標準
2.2 IEC 61215：2016 地面光伏(PV)模塊 設計質量和型式批準
2.3 IEC 61730：2016 光伏(PV)組件的安全鑒定
2.4 UL1703：2015 平板型太陽能組件安全認證標準
2.5 GB/T 9535：2006 地面用晶體硅光伏組件設計鑒定和定型
2.6
GB/T18911：2002 地面用薄膜光伏組件設計鑒定和定型
三、技術參數
3.1規格：D326*W380*H102(mm)
3.2輸出電壓范圍：0.5kV-5kV(AC);0.5kV-6kV(DC)
3.3電壓分辨率：10V
3.4電壓準確度：3%
3.5電壓頻率：50Hz\60Hz可選
3.6最大輸出電流：12mA(AC)
3.7電流上下限設置：0.01mA-12mA(AC);0.01mA-6mA(DC)
3.8電流分辨率：0.01mA
3.9電流準確度：3%
3.10電壓上升時間設置：0.1s-999.9s 0.1s/步
3.11電弧偵測功能：可選擇1-9級
3.12電阻測量范圍：1 MΩ-2000 MΩ
3.13電阻準確度：5%(1-1000 MΩ)\10%(1000 MΩ-2000 MΩ)
3.14電阻上下限設定：1 MΩ-2000 MΩ
3.15電阻測量準確度：±3%+3個字
3.16電阻設置范圍：1 MΩ-2000 MΩ
3.17測量時間設置：0.1s-999s
3.18通訊接口HANDLER，RS232C 選件
3.19工作溫濕度：0℃-40℃，≤85% RH
3.20電源要求：198v-242V AC，47.5 Hz -52.5Hz
3.21重量：9kg
四、質量保證
4.1公司已通過GB/T19001-2016 / ISO9001：2015質量管理體系認證，嚴格按照該管理體系，組織產品的設計和生產
4.2現場安裝調試設備，并為客戶培訓操作使用人員
4.3在用戶遵守產品安裝及使用規則的條件下，產品自發貨之日起十二個月之內，因制造質量問題不能正常工作時，我公司無償為用戶維修
4.4對保修期外的產品，我公司提供長期的技術服務
4.5售后服務響應時間：24小時內響應
