接地模塊是電氣設計的重要環節，是將雷電流快速泄人大地的重要保障之一，在自然接地體無法充分利用的情況下需要敷設人工接地網進行降阻。人工接地網主要是由人工接地體和連接線組成的接地網絡，其中影響接地效果的主要因素是土壤電阻率、人工接地體的選擇及施工工藝、方法等。南水北調工程包含多種類型、數量眾多的控制性建筑物，諸如倒虹吸、暗渠、渡槽、分水口門等。控制性建筑物包含水閘、配套專用的351降壓站等，工程包含自動化控制、監控、通信設施，因此對接地電阻的要求較高。此外，由于控制性建筑物規劃征地有些建筑物周邊空間有限，因此敷設人工接地網會受到一定限制。
考慮到工程的特點，在人工接地體的選擇上，和傳統的諸如鋼管、扁鋼等人工接地體相比，接地模塊具有降阻效果好、散流性能強，物理結構穩定且使用壽命長的特點，在達到同樣電阻要求的情況下用量更小，從而使人工接地網占用空間更少。
接地模塊是采用高純度的鱗片石墨與金屬電極芯高溫鍛壓而成。在高溫過程中，石墨鱗片形成發達的網孔結構，在高壓下各網孔間形成緊密的分子連接。石墨經膨脹后不僅保留了天然石墨材料固有的耐高低溫、耐酸堿腐蝕、導電導熱和抗輻射等自然特性，同時其特殊的網孔結構，使其具有良好的壓縮回彈性、低應力、高松弛率及吸濕保濕等功能特性。
接地模塊具有良好的離子散發性，埋入地下后，可使離子耗散至地下3~5的土壤中，形成穩定的離子層，在大范圍內改善土壤性質，從而降低土壤的散流電阻。離子的耗散可通向較遠較深的土壤中，與土壤低電阻率區域〈地下電阻率較低的土壤層、地下水層及金屬礦物質層〗相連來改善散流。同時接地模塊在雷擊放電后在土壤中形成不可逆碳化通道，能有效降低土壤電阻率。

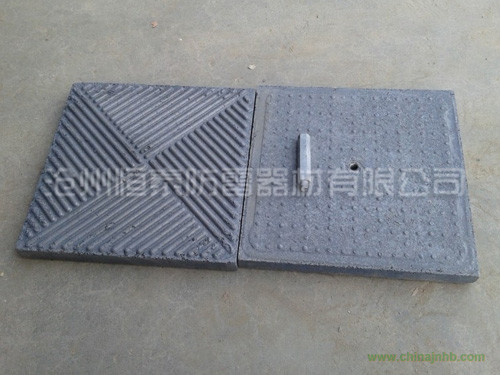

由于接地模塊表面為波浪形，加大了其與土壤間的接觸面積，也就是增大了散流面積，從而加大了泄流速度。金屬接地體隨著使用時間增長會受到腐蝕形成銅銹或鐵銹，影響接地體與周圍土壤的接觸，接觸電阻會不斷增大。接地模塊形態穩定，與土壤親和力強，使用時間越長接觸電阻就越小，從而改善整個接地系統的電阻。
防雷接地模塊是一種以碳素材料為主體的接地體，它由導電性、穩定性較好的非金屬礦物質組成。接地模塊種類分為：接地模塊，梅花型接地模塊，圓柱型接地模塊，雷克石接地模塊，方型接地模塊，非金屬石墨接地模塊。
接地模塊的特點是價格低，抗腐蝕，導電性能好等，有效的降低了工程成本，并且大大提高了工程質量，在業界的口碑非常好，被人們廣泛使用，接地模塊成為鋼于銅之間很好的結合體，使產品不會再出現斷裂等現象，接地模塊還可以使接地棒埋入地下減少土壤中酸堿的腐蝕，大大延長了接地棒的使用壽命。制作工藝采用1000度以上的高溫，是金屬分子緊緊的結合在一起，成為完整的單一體，導電性能要遠優于其他金屬。
做過防雷石墨接地模塊施工的都應該知道，接地模塊是易碎品，這是石墨制品的不利因素，但是不易碎的接地模塊也不一定就是好產品，現在有的接地模塊廠家為了節約生產成本，降低石墨含量加大價格便宜的水泥用量，這樣做產品雖然不易碎了，但是石墨接地模塊的導電率也降低了。石墨接地模塊主要是用來接地降阻的，降阻是我們的主要目的，所以不要以是否破碎來評判接地模塊的好壞，在運輸過程中壞一個角是不會影響降阻效果的。其實模塊發生龜裂或斷裂的現象，只要不是粉碎性的破損，是不會影響實際使用后的效果的。
以前防雷石墨接地模塊的包裝都是采用的木箱包裝，一個木箱裝兩塊模塊，方型接地模塊、圓柱型接地模塊的一箱重50kg多公斤，這給裝卸貨物帶來了很大的麻煩，有的模塊由于裝卸時的野蠻搬運，造成模塊損壞，客戶投訴的也有過，運輸?shù)侥康睾螅械哪K損壞，雖然一般性的損壞不影響其使用效果，但必竟如果壞了，影響其美觀，還有的客戶就怕會影響效果，要求退換的，這也是我們和客戶都感到頭疼的問題，所以現在把包裝改成了紙箱包裝，每個紙箱只放一塊模塊，大大降低了模塊的損壞問題。
石墨接地模塊主要應用范圍：
1、發電廠、變電站、開關站、高壓輸電線路、電氣化鐵路、電信、移動通信基站、微波中繼站、地面衛星接收站、雷達站等工作接地、安全接地和防雷接地；
2、貴重精密儀器、計算機機房設備、郵電程控設備、廣播電視設備、電子醫療設備等工作接地和保護接地；
3、各種高層建筑及高大構筑物、名勝古建筑、高大紀念塔等防雷接地；
4、石油輸送管道及油氣罐，易燃易爆物質倉庫防雷接地。
