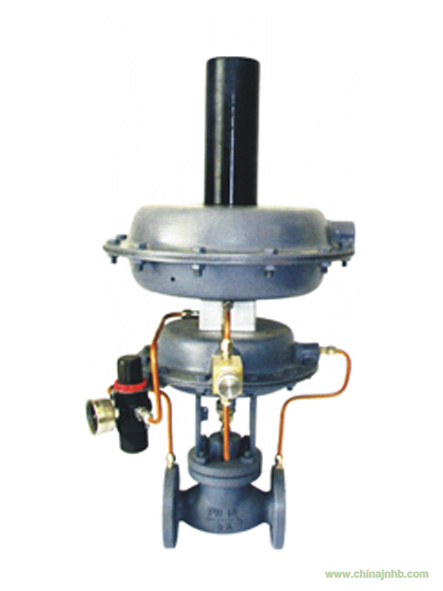

ZZVP自力式微壓調節閥
自力式微壓調節閥是一種不需要外部能量，以控制介質的能量為動力源，引入執行器膜室產生推力，控制節流元件運動的一種控制閥。實現自動調整。主要用于各種工業爐煤氣燃燒系統，控制燃料A、B的混合比，達到理想的燃料條件。
自力式壓力調節閥用于氫冷發電機組的密封油和氫氣、液化氣、氧氣和氮氣等各種行業。氣體減壓、穩壓、泄壓調節：用于各種石油、化工、液體儲罐的氣封。
自力式微壓調節閥采用平衡式單座閥用于控制小壓差，壓力穩定，精度高，密封性能好。運行時可任意調節設定值，可廣泛用于介質壓力1.4Mpa以下，工作溫度120℃（或150℃）以下，壓力調節范圍0.14～7.2的閥門千帕適用于非腐蝕性氣體介質。受壓后（水柱液位mm），廣泛應用于各種石油、化工、液體儲罐的氮氣密封系統。
自力式微壓調節閥是一種不需要額外能源，以調節后的介質壓力為動力源，自動調節壓力為恒壓的節能產品。適用于各行各業。反應堆燃燒系統、燃氣、石油產品或油庫。儲罐、保護氣和熱處理保護氣微壓自動調節等場合。
自力式微壓調節閥主要技術參數
|
公稱通徑DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
額定流量系數Kv
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
|
公稱壓力(MPa)
|
1.0 1.6
|
|
固有流量特性
|
快開
|
|
保證調壓閥正常工作的小壓差P(MPa)
|
≥0.01
|
|
壓力分段范圍 (KPa)
|
0.5～6 5～10 9～15 12～19 18～25 22～30 28～35 32～40 38～50 48～60 58～72 70～100
|
|
工作溫度℃
|
≤80
|
|
適合介質
|
氣體、蒸汽、低粘度液體
|
|
法蘭尺寸、型式
|
PN10、16、GB9113-88凸式或根據用戶要求選配其它標準型式的法蘭(如：ANSI、JIS、DIN等標準) ?
|
|
結構長度
|
按GB12221-89標準
|
自力式微壓調節閥主要性能指標
|
控制精度％
|
±10
|
|
允許泄漏量
|
硬密封(L/H)
|
單座(Ⅳ級)：≤10-4閥額定容量：雙座(Ⅱ級)、≤5×10-3×閥額定容量
|
|
軟密封 (ml/min)
|
DN(mm)
|
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
0.15
|
0.3
|
0.45
|
0.6
|
0.9
|
1.7
|
4.0
|
6.75
|
自力式微壓調節閥外形尺寸
|
公稱通徑 DN
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
法蘭距離L
|
185
|
200
|
205
|
222
|
254
|
276
|
298
|
352
|
|
執行器寬K
|
395
|
|
總高度H
|
456
|
465
|
470
|
470
|
480
|
490
|
490
|
510
|
|
導壓管接口螺紋
|
M16×1.5
|
|
重量Kg
|
12
|
13
|
15
|
17
|
20
|
28
|
38
|
43
|
自力式微壓調節閥閥門主要零件及推薦使用溫度范圍
|
零件名稱
|
材料
|
溫度范圍
|
|
閥體、閥蓋
|
HT200
|
-20～200℃
|
|
ZG230-450
|
-40～450℃
|
|
ZG1Cr18Ni9Ti
|
-250～550℃
|
|
ZG0Cr18Ni12Mo2Ti
|
-250～550℃
|
|
閥芯、閥座
|
1Cr18Ni9Ti
|
-250～550℃
|
|
0Cr18Ni12Mo2Ti
|
-250～550℃
|
|
(增強)聚四氟乙烯
|
-20～200℃
|
|
司太萊合金堆焊
|
-250～550℃
|
|
壓力平衡元件
|
波紋管
|
18Ni12Mo2Ti
|
-160～300℃
|
|
彈簧
|
18Ni12Mo2Ti
|
-160～250℃
|
