產品名稱：
|
J61Y焊接式針型閥 |
產品型號：
|
J61Y |
|
驅動方式：
|
手動
|
連接形式：
|
焊接
|
|
適用介質：
|
水、蒸汽、油品 |
密封材料：
|
硬質合金
|
|
壓力范圍：
|
32.0MPa
|
公稱通徑：
|
DN6-DN25
|
|
常用材質：
|
碳鋼、不銹鋼、鍛鋼
|
技術咨詢：
|
021-31007323
|
滬山閥門制造（上海）有限公司是國內著名〖J61Y焊接式針型閥〗制造商，也是國內大型【針型閥】生產商之一，公司自成立以來始終圍繞客戶的需求并持續創新，為廣大的代理商和企業客戶提供〖J61Y焊接式針型閥〗解決方案，質量可靠，價格實惠，故暢銷全國各地，歡迎新老客戶來電，來函，我們將為您提供最優質的服務。

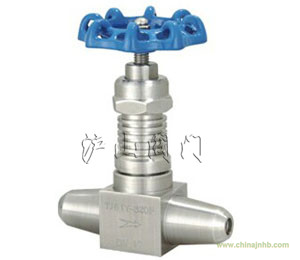

J61Y焊接式針型閥介紹
焊接式針型閥是電力,電氣,機電設備工程,電控設備工程中應用最多的閥門之一,由于其安裝方便,制造合理,經濟簡單,所以大量使用在電力工程等管道中,本公司生產的J61W針型閥,外表美觀,密封性能好,耐壓高,拆裝維護方便。
一、技術介紹：
|
型號：
J61型焊接式針型截止閥
|
材質：碳鋼
|
|
|
連接形式：法蘭
|
公稱通徑：100 mm
|
適用介質：水
|
|
壓力環境：高壓
|
工作溫度：高溫
|
流動方向：單向
|
|
驅動方式：電磁
|
零部件及配件：配件
|
形態：蝶式
|
|
類型：二通式
|
標準：國標
|
外形：大型
|
二、結構形式:
壓力表三通閥采用上螺紋閥桿結構，避免了介質與閥桿螺紋的直接接觸。
采用硬質鈷鉻鎢合金鋼球閥瓣，大大提高了閥瓣在高溫工況的材質硬度，且介質沖刷時閥瓣做三維旋轉，顯著提高了閥瓣抗苛刻工況沖蝕的性能，解決了密封面內漏問題。
此閥主要應用電站一次門蒸汽和熱循環水等處。
三、應用規范:
1、設計制造：GB/T 12224-1989； JB/T 3595-2002
2、連接形式：對焊式連接
3、結構特征：錐面密封；球面密封；上閥桿螺紋
4、閥門檢驗和實驗：JB/T 9092-1999
5、材料：碳鋼按GB/T 12228-1989的規定
不銹鋼按 GB/T 1220-1989的規定
四、性能規范 單位：MPa
| 實驗項目 |
壓力值 |
| 公稱壓力 |
32 |
| 殼體實驗 |
48 |
| 密封試驗 |
35.2 |
| 氣壓試驗 |
19.2 |
| 適用溫度 |
≤450℃ |
| 適用介質 |
水、蒸汽、油品等 |
五、主要零件材料:
| 型號 |
閥體 |
接頭 |
閥桿 |
螺帽 |
填料 |
| J61H-320 |
20# |
20# |
2Cr13 |
20# |
柔性石墨 |
| J61W-320P |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
| J61Y-320V |
12CrMoV |
12CrMoV |
12CrMoV |
20# |
六、主要外形尺寸:
| 規格 |
Ф |
L |
H |
Do |
重量（kg） |
| DN6 |
Ф10 |
80 |
90 |
63 |
0.8 |
| DN10 |
Ф14 |
96 |
100 |
78 |
1.0 |
| DN15 |
Ф16 |
108 |
102 |
78 |
1.2 |
| DN20 |
Ф20 |
117 |
128 |
100 |
1.5 |
| DN25 |
Ф24 |
145 |
160 |
110 |
2.0 |
